產品概述
HXGN口-12(C.R)/C型箱式(固定)金屬封閉環網開關設備(簡稱環網柜)，是為城市電網改造和建設需要而生產的新型高壓開關柜。在供電系統中作為開斷負荷電流以及關合短路電流之用，本環網柜配用真空負荷開關，操作機構為彈簧操動機
構，該機構既可手動操作，也可電動操作。開關和隔離刀配用于動操作機構，本環網柜成套性強、體積小、無火災和爆炸危險，具有可靠的“五防”功能。
正常使用條件
1、周?chē)諝鉁囟? -15°C~+40C。
2、海拔高度: 1000m及以下。
3、濕度條件:
日平均值不大于95%，水蒸氣壓力日平均值不超2.2KPa。
月平均值不大于90%，水蒸氣壓力月平均值不超1.8KPa。
4、地震烈度:不超過8度。
5、沒有腐蝕性或可燃性氣體等明顯污染的場所。
注:超出上述正常使用條件時，用戶可與本公司協商。

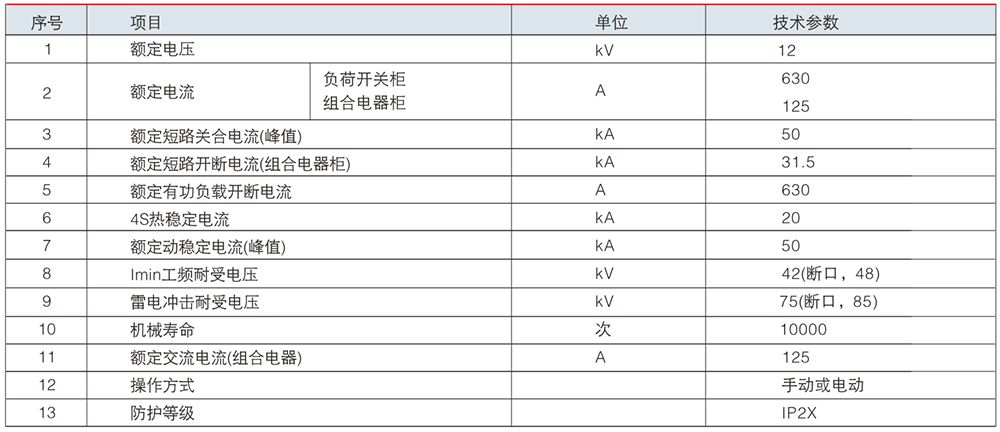

技術參數
環網供電原理

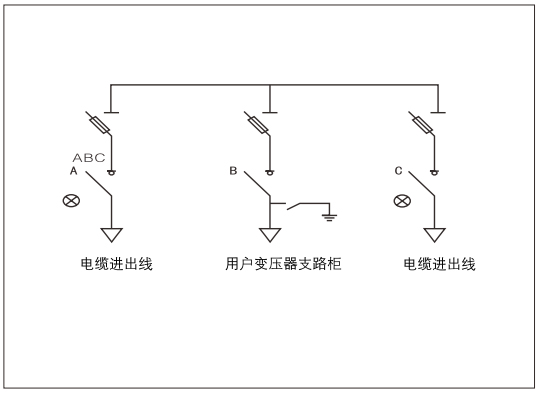

環網供電一般由三個基本單元組成(見圖1 )進出線柜作為環網單元，當任一線出現故障時，能及時隔離，并由另一單元保證用戶變壓器支路連續。用戶回路環網柜對變壓器起著保護和隔離作用，便于維護檢修。環網柜可任意延展，并可根據用戶要求由基本單元構成多種組合方案，可實現任何變(配)電所的任意組合方案。
結構特點
環網柜的外殼由基本骨架、頂板、面板、側板組成封閉結構。環網柜的頂部為母線室，母線室的前面為儀表室，兩室之間用鋼板隔開,柜的上部有負荷開關室，中下部為電纜進出線和其它元件室。環網柜主要設備有真空負荷開關、隔離開關(或帶熔斷器隔離刀閘)、接地開關、避雷器、操作機構、聯鎖機構及測量、計量回路等組成。(見圖2)
